EFEM（Equipment Front End Module），中文名为“晶圆前端传输系统”，是半导体制造流程中的关键枢纽——它像一位“精准的搬运管家”，连接着晶圆存储容器（FOUP，Front Opening Unified Pod）与光刻、蚀刻、检测等工艺设备，负责晶圆的自动化传输、超洁净环境维持、高精度定位三大核心任务。
在传统半导体制造中，人工或半自动化传输晶圆存在三大痛点：一是污染风险（人体散发的颗粒、静电易损伤晶圆）；二是效率低下（人工传输速度慢，无法适应7×24小时生产）；三是精度不足（手动定位误差大，影响工艺良率）。EFEM的出现彻底解决了这些问题，成为半导体生产线实现“全自动化、高良率、低成本”的关键支撑。
EFEM的工作流程可简化为“取片→预对准→送片→回片”四步闭环：
① 取片：机械臂从密封的FOUP（晶圆存储容器）中取出晶圆，避免外界污染；
② 预对准：晶圆进入预对准机构（Aligner），通过光学传感器检测边缘和缺口，计算位置偏移与角度偏差并调整；
③ 送片：机械臂将精准定位后的晶圆传输至工艺设备（如光刻、检测机）的晶圆台；
④ 回片：工艺完成后，机械臂将晶圆送回FOUP，完成一次传输循环。

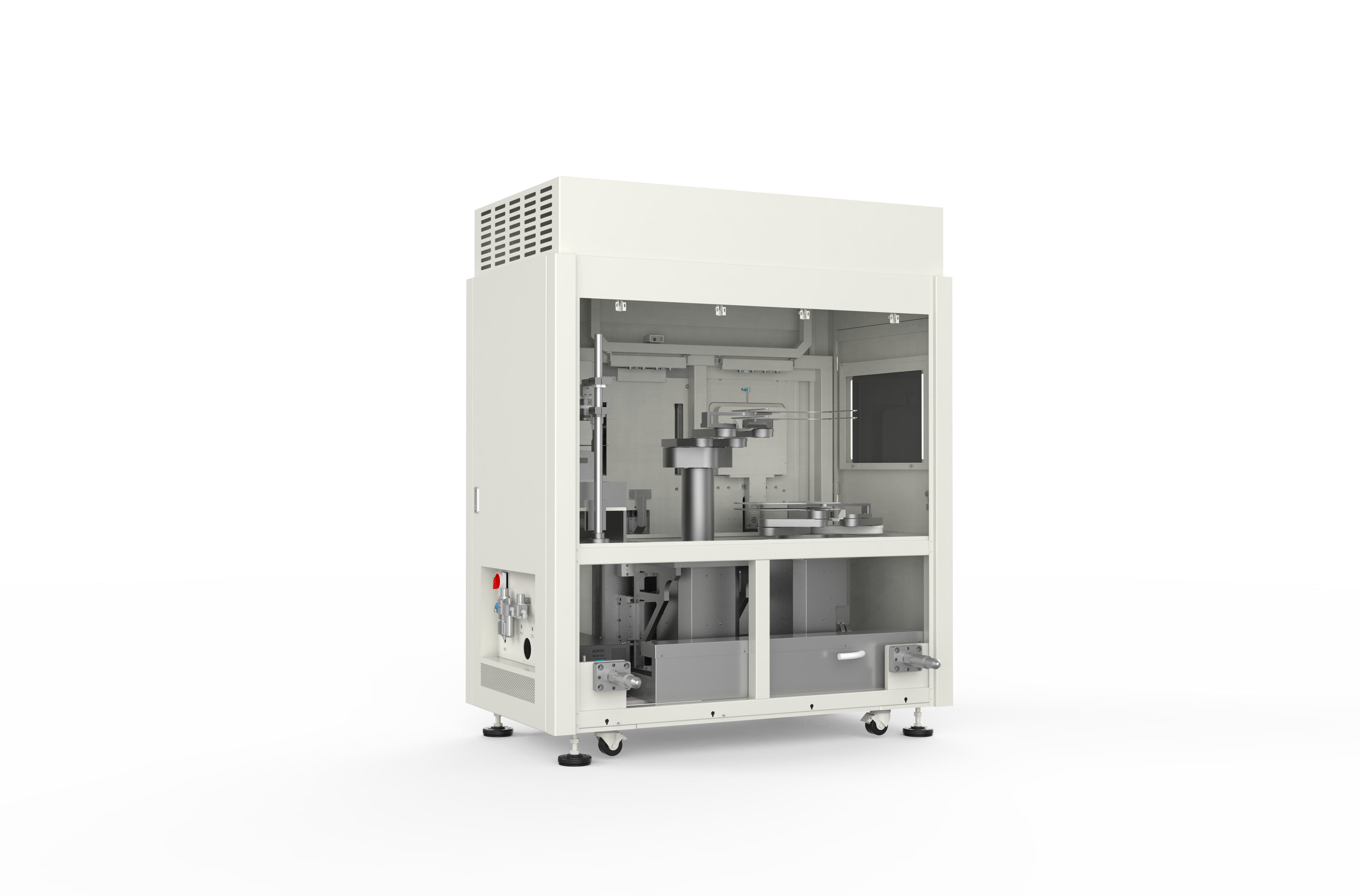

EFEM的“搬运主力”是高精度传输机械臂，其核心原理围绕“零误差运动+平稳控制”设计：
- 动力源：采用直驱电机（无齿轮、皮带等中间传动部件），直接驱动机械臂运动，消除传动误差，实现“零间隙”位移；
- 稳定性：搭配高刚性气浮模块（气浮刚度可达150N/μm），像“空气垫”一样支撑机械臂，有效抑制运动中的振动（振动量≤0.1μm）；
- 智能控制：通过自研算法实时学习机械臂动态特性，自适应调整取放路径与力度，实现晶圆“软着陆”（避免碰撞损伤），传输速率可达250-500片/小时（WPH）。
晶圆定位精度直接影响工艺良率（如光刻环节要求定位误差≤±0.1mm），EFEM通过“光学检测+实时计算”实现微米级精准定位：
- 检测环节：使用CCD光学传感器捕捉晶圆边缘轮廓和缺口（Notch/Flat），获取X/Y轴位置偏移量与θ角旋转偏差；
- 调整环节：算法根据检测数据，驱动预对准机构或机械臂微调晶圆位置，确保定位精度≤±0.1mm，重复定位精度≤±0.05mm（满足半导体工艺的严格要求）。
半导体晶圆对洁净度要求极高（需达到ISO 4-5级，即每立方英尺≤100-1000颗0.1μm以上颗粒），EFEM的“洁净魔法”来自三大系统：
- 气体循环系统：顶部安装FFU（风机过滤单元），输送垂直向下的单向洁净气流，将颗粒从底部排出，形成“洁净气幕”；
- 过滤系统：FFU内置HEPA高效过滤器（过滤效率≥99.97%），拦截0.3μm以上颗粒，确保气流洁净；
- 主动防护：可选配原位颗粒监测传感器，实时检测内部颗粒浓度，超标时启动离子风扇等主动抑制模块，快速降低颗粒数。
部分工艺设备（如蚀刻、化学气相沉积）需要真空环境，EFEM需实现“大气→真空→大气”的无缝切换：
- 密封设计：采用氟橡胶密封件与焊接结构，确保真空区域高气密性（漏气率≤1×10⁻⁷Pa·m³/s）；
- 压力控制：通过真空泵与压力传感器实时调节内部压力，实现压力平稳过渡（避免晶圆因压力突变破裂）；
- 氮气保护：真空转换时通入氮气置换空气，减少晶圆氧化风险，氮气用量根据洁净度要求调整（一般为2-5m³/小时）。
半导体晶圆对静电极为敏感（静电易击穿芯片中的纳米级结构），EFEM的静电防护体系包括：
- 接地设计：所有金属部件（机械臂、框架）可靠接地（接地电阻≤1Ω），将静电导入大地；
- 离子中和：内部安装离子风扇，中和空气中的静电电荷（离子平衡度≤±10V）；
- 防静电材料：接触晶圆的部件（如吸盘）采用防静电橡胶，避免摩擦产生静电（表面电阻10⁶-10⁹Ω）。
EFEM的核心优势在于解决了传统传输方式的三大痛点：
① 自动化与高效：7×24小时不间断运行，传输效率是人工的5-10倍；
② 高洁净与低污染：维持ISO 4-5级洁净度，晶圆破损率降至0.01%以下；
③ 高精度与高良率：定位精度≤±0.1mm，提升工艺良率5%-10%；
④ 智能化与可追溯：支持SECS/GEM协议，与MES系统集成，实现数据采集与预测性维护。
但EFEM也存在应用挑战：
① 成本门槛：进口EFEM单套价格超百万元，增加企业设备投入；
② 维护要求：需定期更换过滤器、校准传感器，对运维人员技术要求高；
③ 兼容性限制：不同厂家设备需遵循SEMI标准，否则可能出现接口不兼容问题。
EFEM是半导体制造的“通用枢纽”，广泛应用于三大核心环节：
在超声波、光学检测设备中，EFEM需将晶圆精准传输至检测台，确保设备能捕捉到微米级缺陷（如晶圆内部裂纹、气泡）。例如某国内超声波检测设备商采用EFEM后，检测漏检率从3%降至0.5%，检测周期从30分钟缩短至12分钟。
在封装工艺中，EFEM连接划片机与键合机，负责晶圆快速搬运，将封装线产能从100片/小时提升至250片/小时，大幅降低单位封装成本。
光刻是半导体制造的核心环节（决定芯片分辨率），EFEM需将晶圆从FOUP传输至光刻机，维持超洁净环境，避免颗粒污染光刻胶（影响芯片图案清晰度）。
随着半导体国产化加速，国产EFEM企业通过技术创新打破国外垄断，以深圳市汉诺精密科技有限公司为例，其EFEM系统实现了三大突破：
- 性能对标国际：兼容6/8/12英寸晶圆，定位精度±0.1mm，重复定位精度±0.05mm，洁净度ISO 4-5级，传输速率250-500 WPH；
- 成本优势显著：价格仅为进口产品的50%，大幅降低企业设备投入；
- 服务本土化：标准交期缩短至45天（进口需90天），提供24小时响应的本土化售后服务，解决进口产品“维护慢”的痛点。
在某国内超声波检测设备商的案例中，汉诺EFEM帮助客户将检测精度提升50%，检测效率提升100%，年节省设备投资超500万元，成为客户“国产替代”的关键伙伴。感兴趣联系：www.hanocn.com
未来，EFEM的发展方向将围绕“更智能、更兼容、更节能”展开：① 支持更大尺寸晶圆（如18英寸）；② 通过AI算法实现预测性维护（提前预警机械臂、过滤器寿命）；③ 优化气体循环系统，减少氮气用量（降低能耗30%）。
作为半导体制造的“晶圆搬运管家”，EFEM的重要性将随着芯片制程缩小（如3nm、2nm）不断提升。国产EFEM企业正通过技术创新，成为半导体国产化的“幕后英雄”，助力全球高端制造产业实现“精准飞跃”。
